Особенности подключения электричества к участку проводами СИП

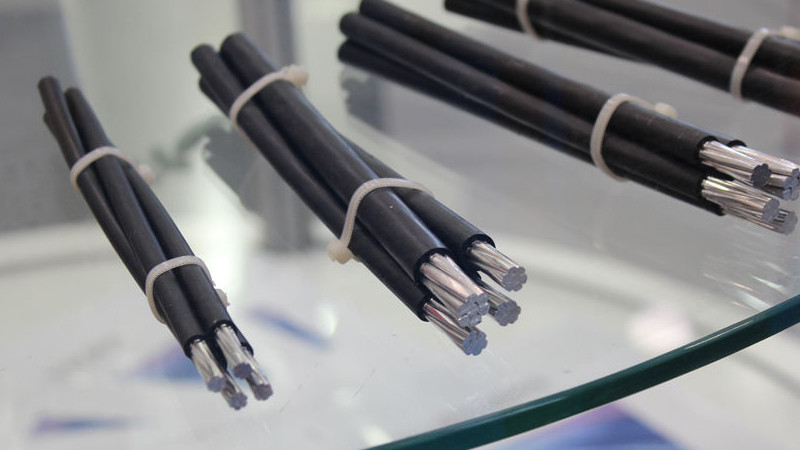

Для подключения дома к электричеству можно использовать разные типы проводникового оборудования. Самый популярный вариант на постсоветском пространстве — провода СИП (самонесущие изолированные). Они легко монтируются, долго служат и недорого стоят. Главное — правильно подобрать маркировку: электрокабели 4х120 из разных категорий СИП довольно сильно отличаются друг от друга и не всегда взаимозаменяемы.

Марки и назначение

Требования к техническим характеристикам проводов СИП устанавливает ГОСТ 31946-2012. Согласно его положениям, проводящая жила самонесущего провода должна быть изготовлена из алюминиевого сплава, а изоляционная оплётка — из полиэтилена. Строение кабеля и количество жил зависит от маркировки:

• СИП 1 — скрутка из 1-3 фазных проводов с неизолированным несущим нулём со стальным сердечником. Сечение — от 16 до 120 мм. Максимальное напряжение — 1 кВ, предельный нагрев — до +70 °C;
• СИП 2 — имеет ту же конструкцию, что и СИП 1, но с изолированной нулевой жилой. Может нагреваться до +90 °C;
• СИП 3 — одножильный провод с увеличенной площадью сечения (от 35 до 240 мм). Выдерживает напряжение от 10 до 35 кВ. Усилен стальным сердечником;
• СИП 4 — провод из парных жил с сечением 16-120 мм без несущей нуль-жилы. Напряжение — до 1 кВ, температура нагрева — до +90 °C;
• СИП 5 — аналог СИП 4 с изоляцией из светостабилизированного сшитого ПЭТ, что позволяет увеличить время работы при максимальной температуре на 30%.

При необходимости производители могут добавлять к стандартной маркировке свои обозначения. Так, буквой “н” маркируются негорючие провода, “г” — герметизированные, “гсн” — негорючие со световыми жилами.

Как выбрать провод?

Тип кабеля для подключения к электросети обычно выбирает энергетическая компания. Но она даёт усреднённые данные, без учёта индивидуальных особенностей постройки и нужд конечного потребителя. Поэтому перед закупкой материалов стоит дополнительно посоветоваться со специалистами.

Для прокладки ЛЭП и отводов ВЛ используются провода увеличенной прочности. Такие, как СИП 1 и СИП 2. Благодаря стальному сердечнику они устойчивы к ветровым нагрузкам и не провисают под снегом. Для монтажа проводки по фасаду здания подойдут кабели СИП 4 или СИП 5. Они достаточно гибкие и выдерживают напряжение до 1 кВ. СИП 3 предназначен для прокладки высоковольтных линий и почти не используется в частном строительстве.
